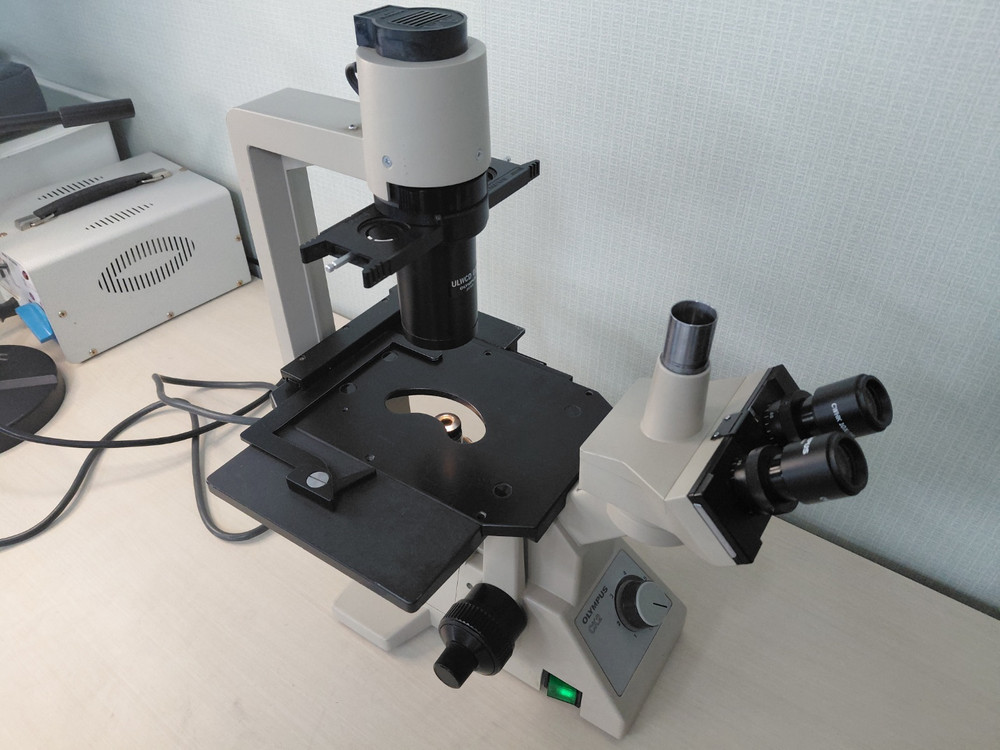

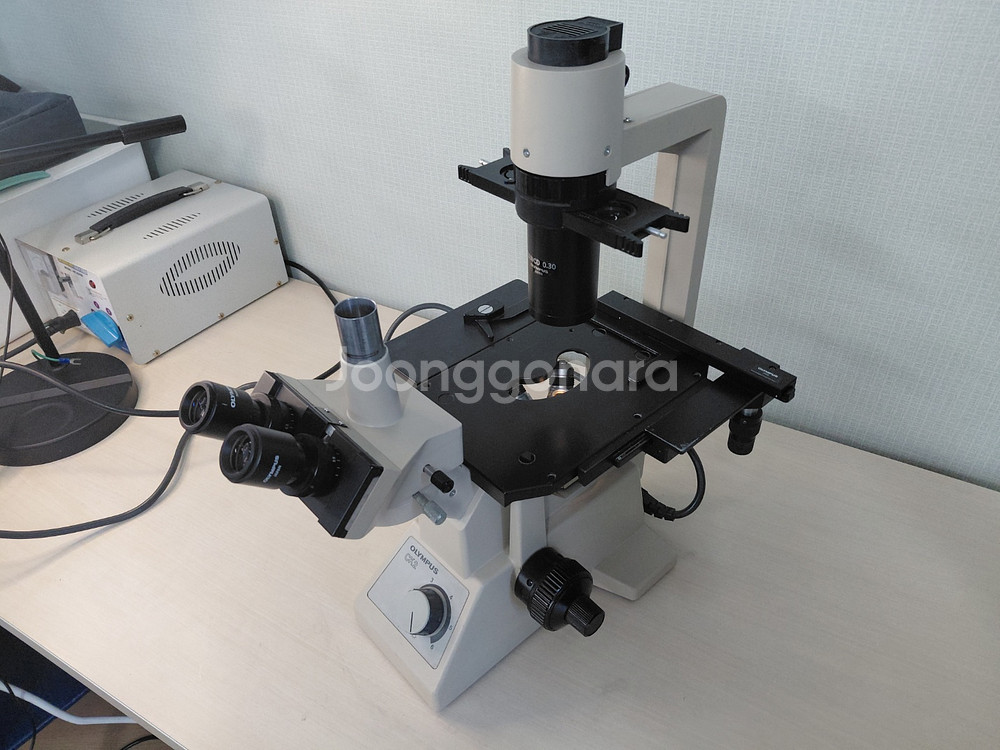

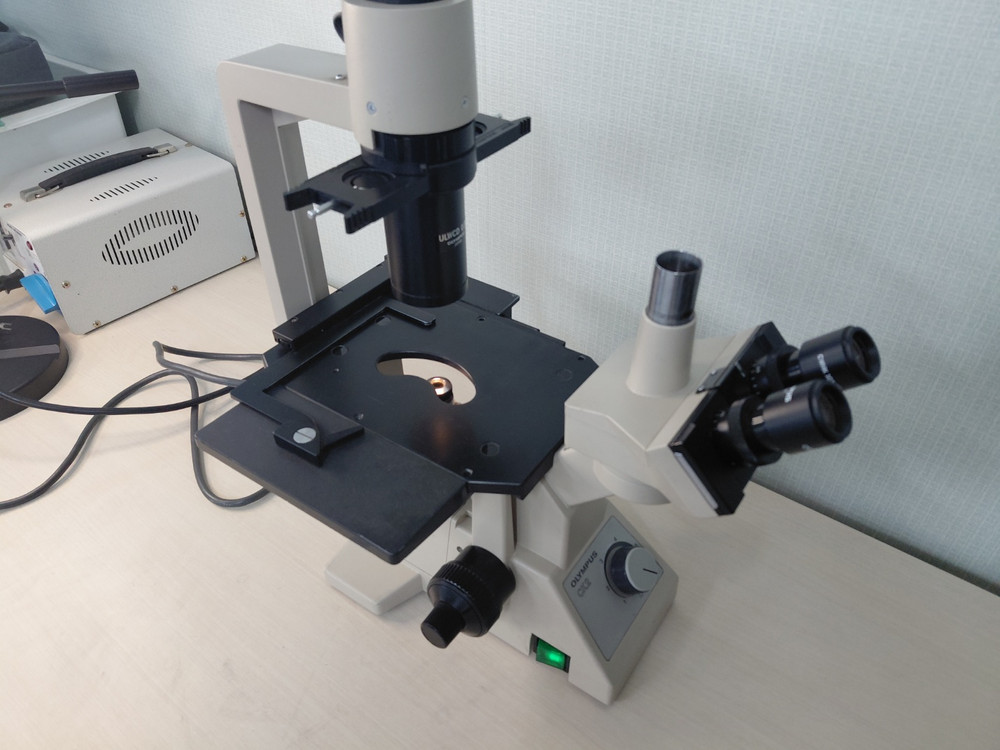

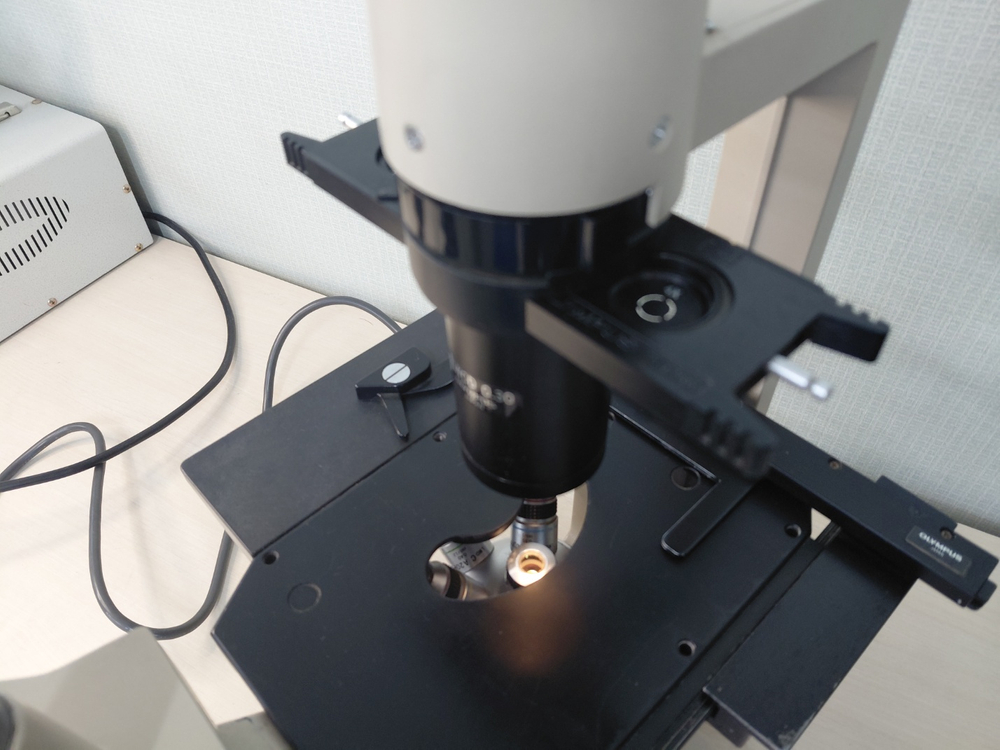

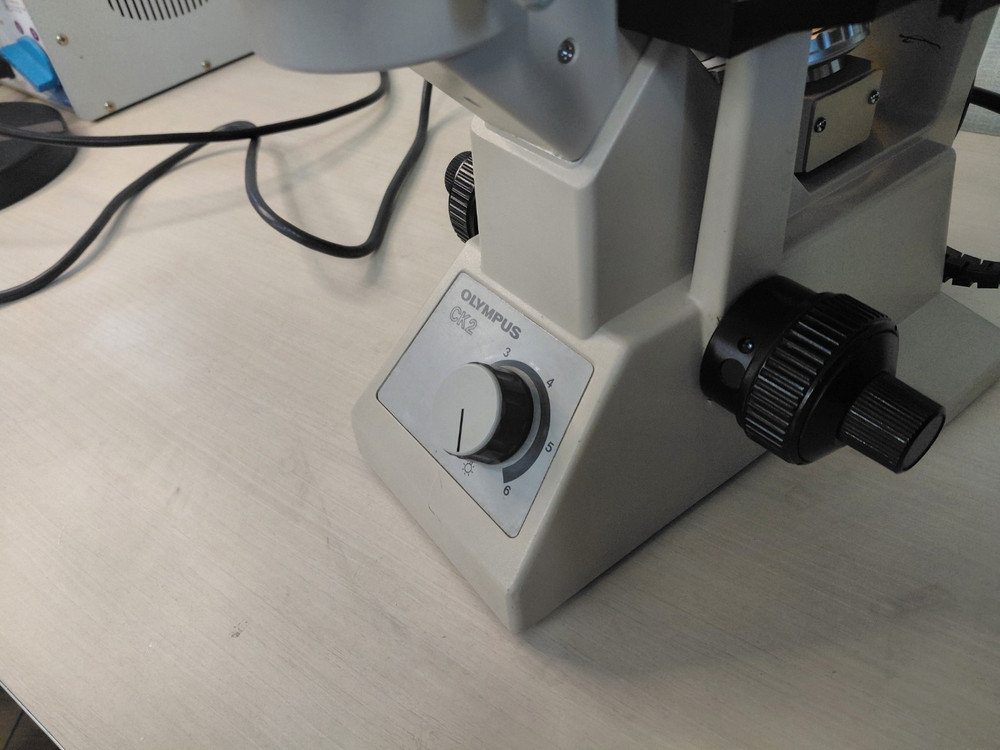

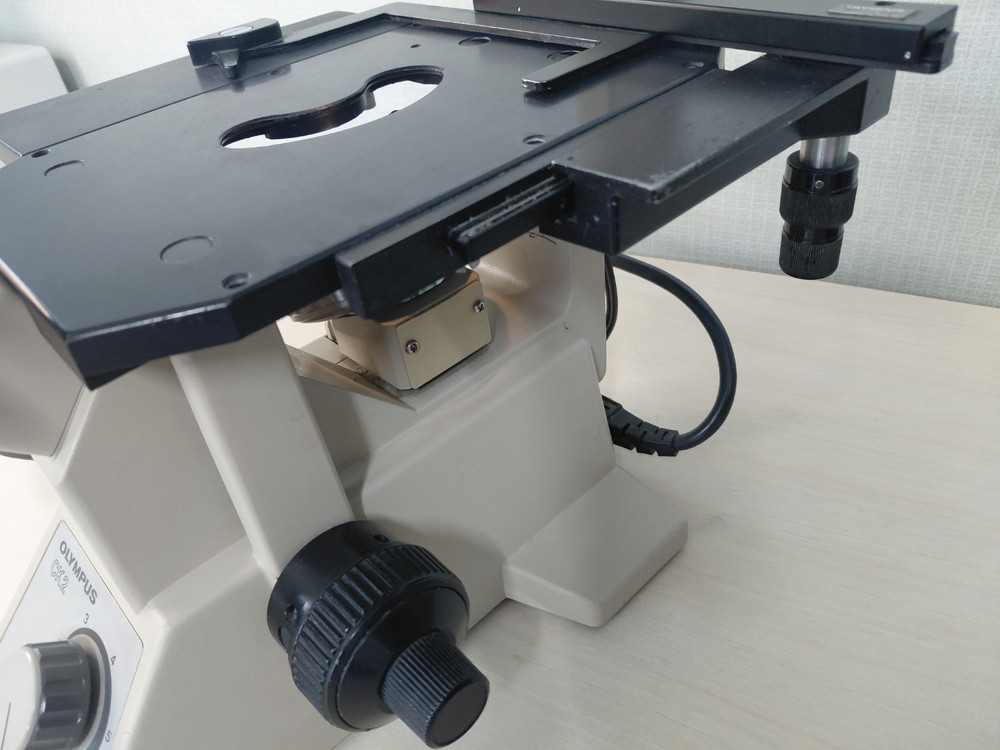

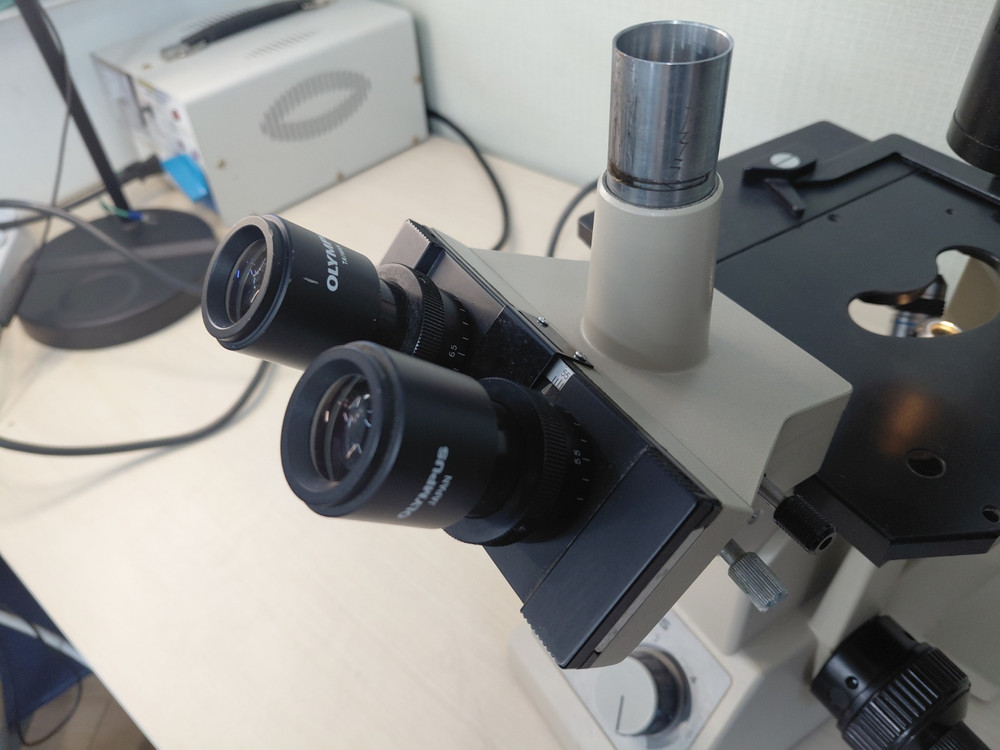

OLYMPUS CK2 올림푸스 도립 위상차 현미경 접안렌즈 10X 대물렌즈 SPlan 4PL A10PL LWD C A20PL LWD CDPlan40FPL 구성입니다. 올림푸스(Olympus)의 **CK2**는 도립 현미경(Inverted Microscope)의 고전이자 명기로 불리는 모델입니다. 주로 배양 세포를 관찰하는 용도로 설계되었으며, 요청하신 대물렌즈들의 약어와 특징을 상세히 정리해 드립니다. --- ## **1. OLYMPUS CK2 개요** CK2는 광원이 시료 위쪽에 있고 대물렌즈가 아래쪽에 위치한 **도립(Inverted) 구조**입니다. * **용도:** 배양 용기(Petri dish, Flask) 바닥에 붙어 자라는 세포를 용기 채로 관찰하기에 최적화되어 있습니다. * **위상차(Phase Contrast):** 투명한 살아있는 세포를 염색 없이 명암 차이를 이용해 뚜렷하게 볼 수 있는 기능을 갖추고 있습니다. --- ## **2. 대물렌즈 약어 및 특징 해석** 현미경 렌즈에 적힌 문자들은 각각 렌즈의 등급, 배율, 특수 기능을 의미합니다. ### **① 공통 약어 해석** * **PL (Phase Contrast):** 위상차 관찰용 렌즈입니다. 렌즈 내부에 위상 고리(Phase Ring)가 들어 있습니다. * **LWD (Long Working Distance):** 작동 거리(작업 거리)가 길다는 뜻입니다. 배양 용기 바닥이 두꺼워도 초점을 맞출 수 있도록 설계되었습니다. * **Plan:** '플랜' 렌즈로, 시야의 중심부뿐만 아니라 주변부까지 평평하고 선명하게 보이도록 왜곡을 보정한 고급 렌즈입니다. --- ### **② 개별 렌즈 상세 해석** | 대물렌즈 표기 | 해석 및 특징 | | --- | --- | | **SPlan 4PL** | **4배율 위상차 플랜 렌즈.**<br> <br>SPlan은 Standard Plan의 약자로, 시야 평탄성이 우수한 표준형 고급 등급입니다. | | **A10PL** | **10배율 위상차 아크로마트(Achromat) 렌즈.**<br> <br>A는 Achromat의 약자로, 색수차를 기본적인 수준에서 보정한 대중적인 렌즈입니다. | | **LWD C A20PL** | **20배율 롱 워킹 디스턴스 위상차 렌즈.**<br> <br>C는 'Correction' 혹은 용기 두께 보정 기능을 의미할 수 있으며, 두꺼운 플라스틱 용기를 투과해 관찰할 때 유리합니다. | | **LWD CDPlan 40FPL** | **40배율 롱 워킹 디스턴스 위상차 플랜 렌즈.**<br> <br>CD는 'Cover glass/Dish' 두께 대응 설계임을 뜻하며, F는 불소(Fluorite) 성분이 포함되어 해상력과 밝기가 더 뛰어난 등급임을 의미합니다. | --- ## **3. 사용 및 관리 팁** * **일치성 확인:** 위상차 렌즈(PL)를 제대로 사용하려면 하부 콘덴서의 위상차 슬라이더(Ring slit) 번호와 대물렌즈의 배율이 일치해야 정확한 위상차 효과를 볼 수 있습니다. * **작동 거리(WD):** 특히 20배와 40배 렌즈가 **LWD** 타입이므로, 일반적인 현미경보다 훨씬 깊은 공간까지 초점을 잡을 수 있어 실험 시 용기 선택이 자유롭습니다. 보유하고 계신 렌즈 구성은 저배율부터 고배율까지, 그리고 평탄성과 작업 거리를 모두 고려한 상당히 짜임새 있는 구성입니다. 장비 운용이나 추가적인 세팅에 대해 궁금한 점이 있으시면 말씀해 주세요.
